在三維激光掃描技術日益普及的今天,市場上主流的技術路徑大致可以分為兩類:架站式與SLAM移動式。一個以“毫米級靜態高精度”著稱,一個則以“動態靈活、部署快速”而迅速走紅。它們看似互為競爭,但在應用場景和價值體現上,其實涇渭分明、各有所長。
那么問題來了:在“效率優先”的行業呼聲下,架站式的毫米級高精度還有價值嗎?它是否正在被靈活的SLAM方案邊緣化?我們不妨以UNRE UCL360 PRO系列三維激光掃描儀為例,深入探討。
01

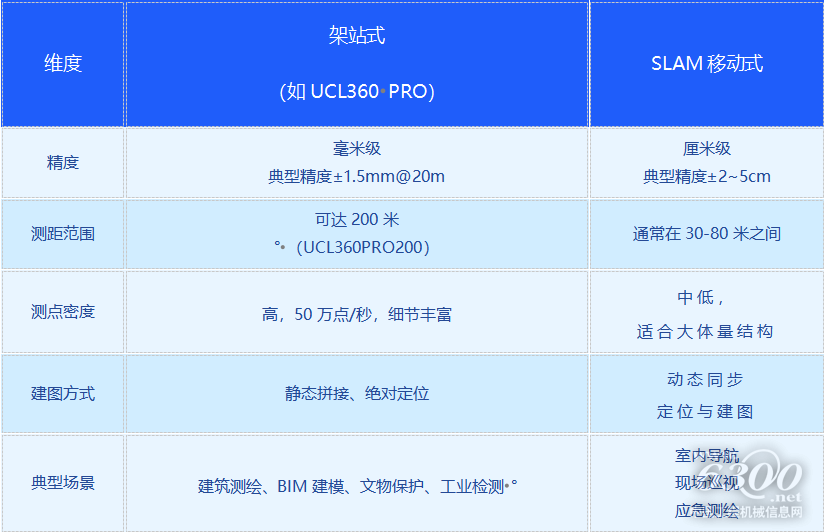

架站式VS SLAM:技術路徑的根本分歧
02
UCL360 PRO:架站式掃描儀的“新一代代表”
從數據角度來看,架站式UCL360 PRO生成的點云在密度、準確性、結構完整性方面具有顯著優勢,尤其適用于精細化設計、施工控制與運維檢測等專業場景。
UCL360 PRO采集的數據支持毫米級精度擬合分析,可直接用于墻面施工驗收、找平找直檢測等場景;SLAM設備的誤差在大范圍內被放大,難以提供可靠基準。
墻體平整度分析

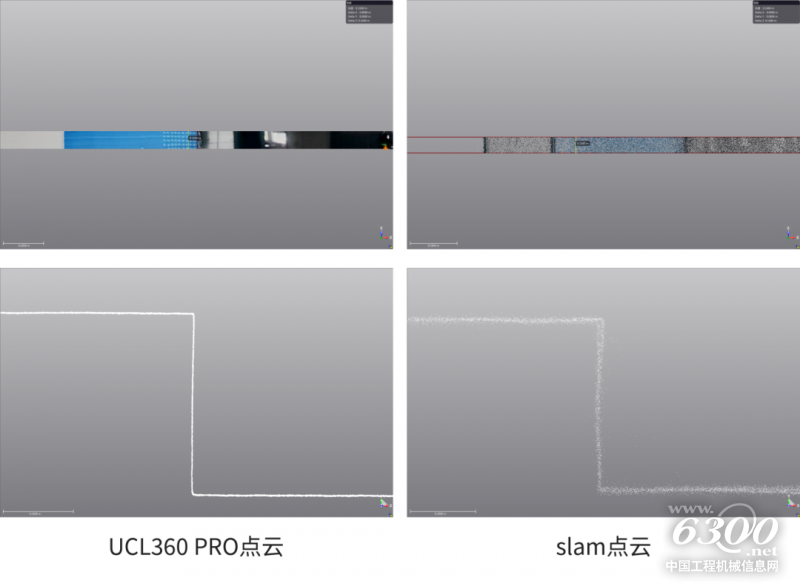

扶手桿件為細長異形結構,SLAM設備常出現斷點與塌陷,而UCL360 PRO可完整掃描并生成結構閉合點云,便于進行高精度重建或逆向建模。下面截取同等高度和點云厚度情況下觀察墻面和拐角細節。
機械廠房設備建模
UCL360 PRO在樓板與墻角的交界面掃描中,能夠清晰還原每一道陰角線與管線出墻位置,誤差在±1.5mm以內,而SLAM設備則常在邊緣出現“糊邊”“拉影”等現象,嚴重影響后續BIM建模精度。
建筑施工現場

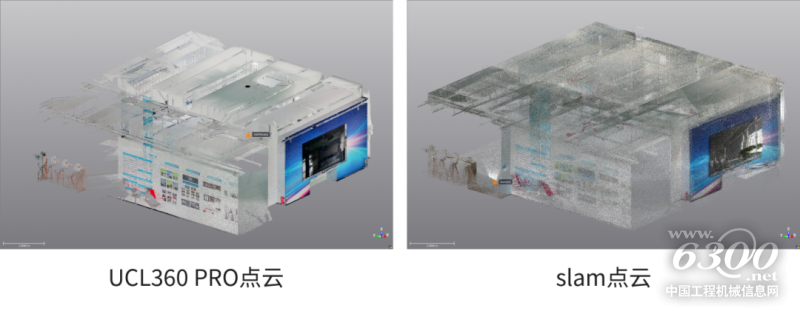

以下為UCL360 PRO與SLAM設備在多個典型應用場景中的點云表現對比:
三維激光掃描儀的真實價值,往往體現在點云數據的“細節分辨力”上。UCL360 PRO在這一方面表現尤為突出,尤其在建筑邊角線條、設備曲面、窄縫等復雜結構上的還原能力遠優于SLAM類掃描設備。
03
哪些行業仍然強烈依賴架站式毫米級精度?
建筑工程與BIM建模
鋼結構驗收、室內墻面分析檢測、外墻變形檢測等對毫米級精度有極高要求,UCL360 PRO配合VORTEX軟件可直接室內實測報告和外墻檢測報告。
橋梁隧道數字化重建
隧道超欠挖、隧道襯砌變形等需遠距離高精度數據,UCL360 PRO具備200米測距能力與毫米級精度。通過對采集的隧道點云數據進行分析,準確的計算出當前里程段超挖與欠挖的方量,將數據反饋給現場施工人員,幫助現場施工人員準確定位需要處理的超欠挖區域,處理結束之后可以再次掃描,幫助測量人員評估處理之后的效果。
文物保護與數字博物館
需采集細節紋理與幾何曲面,UCL360 PRO內置RGB融合系統和自動曝光功能滿足同步采集需求。
總結一句話:SLAM適合“快”,架站式適合“準”。
04
軟件生態:測量不止是“掃描”這么簡單
UCL360 PRO配備豐富的UNRE VORTEX軟件生態,構建從設備到結果的完整鏈路:
在數字化轉型的浪潮中,三維數據正成為設計、施工、運維全流程的核心資源。UCL360 PRO系列正是為這些高標準、精細化作業場景而生,滿足高精度、高還原、高穩定性的嚴苛要求。
然而,我們也應看到,SLAM技術在快速建圖、應急測量、低門檻部署等方面具備獨特優勢。它和架站式掃描儀并非對立關系,而是彼此補充、相輔相成。
在實際項目中,往往會采用SLAM設備進行初步場景覆蓋和路徑規劃,再由架站式設備如UCL360 PRO完成高精度補掃與建模分析,從而兼顧效率與質量。
架站式毫米級高精度不是過時的選擇,而是為精準而生的利器。它不會被取代,只會在專業領域持續發光,同時與SLAM共同構成激光掃描技術的雙引擎。
